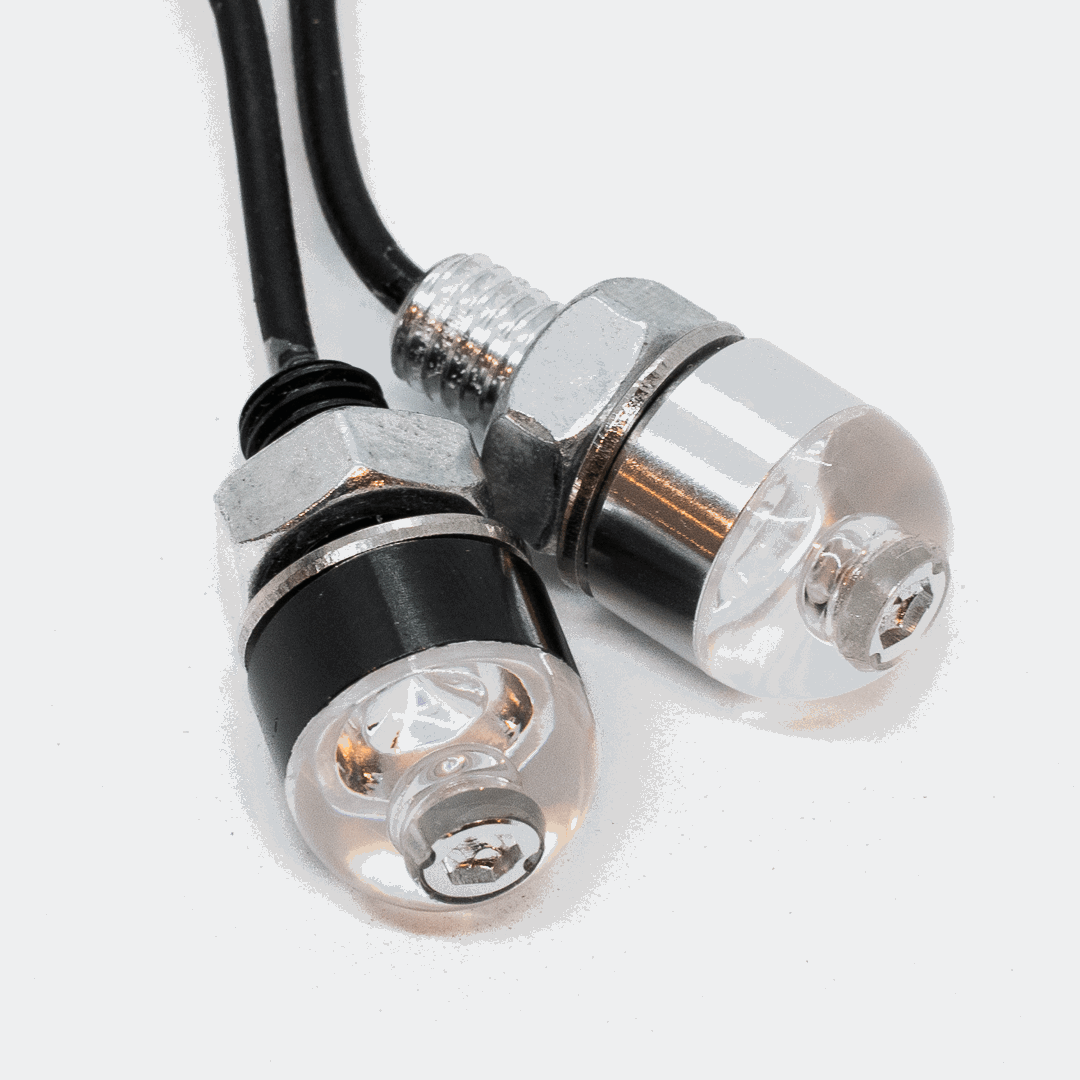

L'Omni Light est une unité d'éclairage LED 3 en 1 adaptable qui peut être utilisée comme clignotant, feu stop et feu arrière. Il est vendu individuellement et chaque boîte contient un Omni Light, un outil clé Allen pour le top cap et un manuel d'instructions avec un code QR qui renvoie à la vidéo d'installation.
Outils et composants d'installation
- Unité d'éclairage omni
- Clé Allen
- Écrou de fixation et rondelle
- Répartiteur de câblage (en option pour la fonction feu stop et feu arrière, non inclus)
1. Préparation à l'installation
Identifiez l’emplacement d’installation de l’Omni Light. En cas d'intégration avec un phare, retirez l'écrou de fixation et la rondelle fournis car le filetage du corps de l'Omni Light servira de point de fixation. Comme tous nos autres clignotants, l'Omni Light peut être utilisé comme vis de fixation de phare.
2. Fixation de la lumière
Positionnez l'Omni Light à l'emplacement souhaité et faites passer le câble à travers le point de montage. Si vous utilisez la lampe comme boulon de fixation de phare, fixez directement la lampe au boîtier du phare à LED et n'utilisez pas l'écrou et la rondelle M8.
3. Sécuriser la lumière
Utilisez le capuchon de clé Allen sur le dessus de l'Omni Light pour la fixation. Si l'emplacement est restreint, utilisez le petit trou sur le côté avec un chasse-goupilles ou un petit foret pour fixer la lumière. Le couple maximum pour la tête de clé Allen est de 1 à 2 nM, un serrage excessif endommagera la lentille.
Évitez de trop serrer le capuchon supérieur pour éviter d'endommager l'objectif. Un léger serrage suffit pour fixer l'appareil.
4. Câblage de la lumière
Connectez le câblage en fonction de la fonction de la lumière :
- Fil jaune pour l'indicateur
- Fil noir pour la masse
- Fil rouge pour le feu stop et/ou arrière (utiliser le répartiteur en option si nécessaire)
5. Sertissage des fils
Lorsque vous sertissez les petits fils, veillez à ne pas les dénuder excessivement, mais exposez-les suffisamment pour replier l'extrémité dénudée du fil afin de fournir plus de volume pour un sertissage sécurisé. Soudez les fils ou utilisez des cosses à puce ou à fourche pour assurer une connexion étanche et sécurisée.
Étapes finales
Une fois l'Omni Light installé et câblé, testez la lumière pour vous assurer que toutes les fonctions fonctionnent correctement. Des ajustements peuvent être apportés au positionnement si nécessaire. Nous avons conçu l'éclairage Omni en sachant que les constructeurs de vélos ont besoin d'un indicateur qui vous donne des options quant à la façon dont il est installé, et nous sommes impatients de voir ce que vous en ferez !
Pour plus d'informations, reportez-vous à la carte d'instructions fournie avec votre Omni Light ou visionnez la vidéo d'installation en scannant le code QR fourni.
