Diese Kurzanleitung zeigt Ihnen alles, was Sie über die Installation Ihrer neuen schlanken Drucktastenschalter wissen müssen. Dies ermöglicht ein hochwertiges, minimalistisch aussehendes Finish für Ihr individuelles Fahrradprojekt. Auf die Details kommt es an und diese helfen Ihnen dabei, direkt in Ihrer heimischen Garage ein professionelles Finish zu erzielen.
Materialien/Werkzeuge:

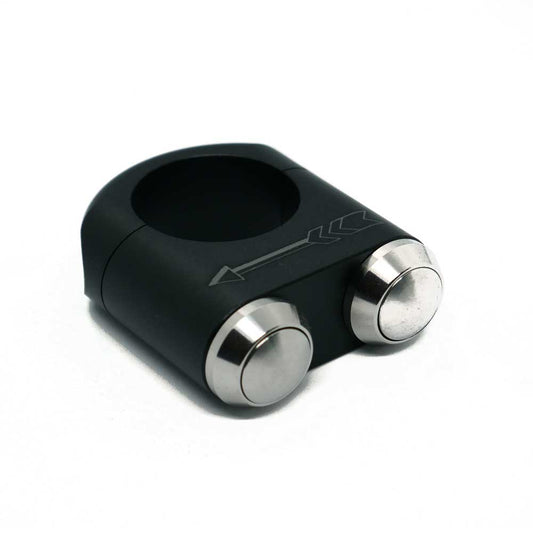

- Speziell angefertigte, schlanke Moto-Drucktastenschalter
- 6 mm bis 10 mm Bohrer (abhängig von der Verkabelung)
- Sharpie-Marker
- Elektrische Bohrmaschine
- Lötkolben
- 3-mm-Inbusschlüssel
- Schraubensicherung
- Wasserabweisendes Silikon oder Marinekleber.
1. Gashebel, Handgriffe, Kupplung und Vorderradbremsstange einbauen. Lassen Sie genügend Platz, damit Ihre speziell angefertigten Moto Slim-Drucktasten passen und bequem verwendet werden können.
2. Druckknöpfe von den Schalterblöcken entfernen.
3. Bringen Sie die speziell angefertigten Moto Slim-Drucktasten wie gezeigt an und markieren Sie die Kabellöcher. Achten Sie darauf, dass die Installation in bequemer Reichweite erfolgt.
4. Stanzen Sie die markierten Löcher mit der Mitte aus und bohren Sie je nach Verkabelungsbedarf 6 mm bis 10 mm. Achten Sie darauf, einen Winkel von 90◦ zur zu bohrenden Fläche einzuhalten.
5. Es wird empfohlen, das Löten Ihrer Schalter vor der Installation der Verkabelung durchzuführen. Verwenden Sie dazu einen Lötkolben mit geringer Hitze und halten Sie den Druckknopf in einem Schraubstock. Zu viel Hitze kann das Innere des Schalters beschädigen und die Lebensdauer des Schalters verkürzen. Verwenden Sie ausreichend Kabel, um den Endpunkt zu erreichen und Verbindungen zu begrenzen.
6. Da es sich um ein schlankes Produkt handelt, sind die Toleranzen gering. Verwenden Sie eine möglichst kleine Lötstelle, um sicherzustellen, dass Sie den Schalter nach der Fertigstellung der Verbindung einschrauben können.
7. Bringen Sie den Druckknopf am Schalterblock an und verwenden Sie dann an allen Anschlüssen einen Schrumpfschlauch, um ihn vor Erdschlüssen zu schützen.
8. Führen Sie die Verkabelung intern durch den Lenker.
9. Verwenden Sie beim Befestigen des Schalters eine kleine Menge Schraubensicherung und verteilen Sie etwas Silikon oder Marinekleber rund um die Schalterbasis, um die Kabellöcher abzudichten. Beim Befestigen des Schalterblocks dürfen nicht mehr als 4,5 Nm verwendet werden.
10. Genießen Sie Ihr speziell angefertigtes Moto-Produkt und senden Sie uns unbedingt ein Foto Ihres Builds auf Instagram oder Facebook!
Da es sich hierbei um Drucktasten handelt, ist ein Steuermodul erforderlich. Wir empfehlen unsere eigene Purpose Built Moto-Black Box .
Wenn Sie Hilfe bei der Verkabelung Ihres Fahrrads benötigen, schauen Sie sich den Ratgeber „Motorrad-Elektrik 101“ an – komplett mit PDF-Verkabelungsplan zum Herunterladen.
